來看看調心球軸承的結構2020-07-06 11:08:39

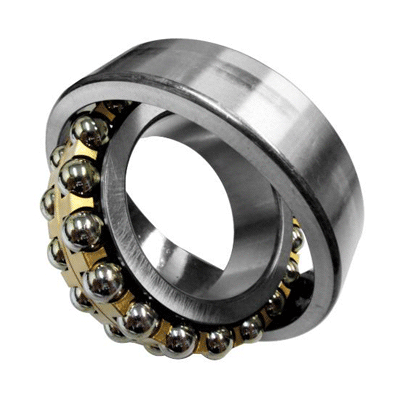

是軸承在兩條滾道的內圈盒滾道球面的外圈之間，裝有圓球狀滾珠。調心功用軸承的外徑與軸承座內徑為球面協作，兩者之間具有主動調心功用，可補償因安裝誤差發作的軸線不重合及安裝底面的變形。堅持架的材質有鋼板、合成樹脂等。
（但內孔為圓錐孔（慣例錐度1:12）安裝在錐形軸上可微調軸承的游隙。該類軸承多用于在載荷效果下迂回較大的雙支承軸上以及兩支承座孔不能確保嚴厲同心的零部件中。首要用來承受徑向載荷，也可承受少數的軸向載荷通常不能承受純軸向載荷。
此類軸承的通用性僅次于深溝球軸承其極限轉速較一樣標準深溝球軸承要低，但其承載才干較深溝球軸承高調心球軸承調心球軸承的特征）、外圈滾道呈球面形具有自動調心性即使內圈、鋼球和堅持架相關于外圈有些傾斜（但其內、外圈相對傾斜度不得超越3度），也可以旋轉。
因此軸承是自調心的，不受軸相關于軸承箱的不對中影響）能夠接受較大的徑向載荷，也能接受一定的軸向載荷負荷才干大由于外球面球軸承的內部構造與6200及6300系列深溝球軸承相同，因而IB帶座外球面球軸承不只能承受徑向負荷，而且能承受較大的軸向負荷。一同軸承作業噪音小。
